Prueba del Ventilador de Puerta y su importancia
La prueba de ventilador de puerta (Blower Door Test) se utiliza en data centers para el control de incendio en caso de que se llegará a presentar.
La prueba de ventilador de puerta (Blower Door Test) se utiliza en data centers para el control de incendio en caso de que se llegará a presentar.
Todos los data centers o espacios que contengan racks de telecomunicaciones tienen:
A) CONTROL DE INCENDIOS CON AGENTES EXTINTORES.
Los centros de datos generalmente están equipados con un extintor de tipo gaseoso con la finalidad de evitar incendios al interior de estos espacios.
A fin de que el agente extintor pueda apagar el fuego, se requiere contar obligatoriamente con un cuarto hermético y sellado en su envolvente para mantener la concentración del agente limpio en el interior por un tiempo adecuado.
El objetivo de esto es:
- Suprimir el incendio por medio de la descarga del agente limpio.
- Evitar la reignición manteniendo la concentración de diseño del agente extintor.
Es muy importe que el recinto en el que se va a realizar la prueba esté completamente hermético para que cuando se descargue el agente extintor se concentre dentro del espacio y no existan posibles salidas por donde se pueda escapar ocasionando que el incendio se pueda prolongar.
B) PRUEBA DE HERMETICIDAD:
Esta prueba de estanqueidad del recinto es requerida como parte del procedimiento de aceptación de cualquier sistema de agentes limpios del Standard NFPA 2001.
Su objetivo es:
- Determinar las condiciones de hermeticidad al interior del recinto a través de la inspección y detección de fugas o grietas para que el agente extintor pueda controlar una emergencia o conato de incendio.
- Obtener un tiempo de permanencia del agente limpio al interior del espacio una vez descargado el gas hasta que se extingue el fuego para evitar una reignición.
El ensayo consiste en:

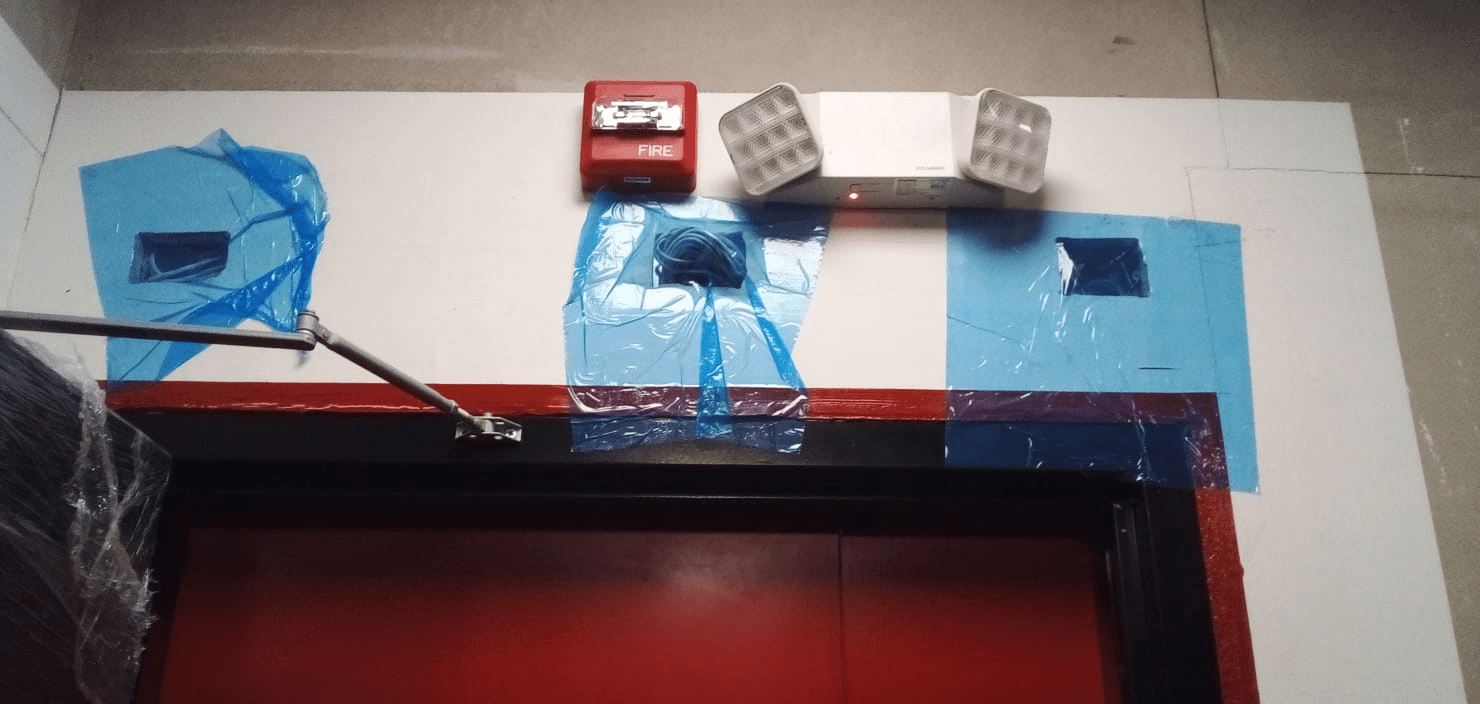

a) Montar un ventilador en la puerta de acceso al espacio de prueba (site o centro de datos). Las entradas y salidas de aire como ventanas, rejillas de ventilación, cortafuegos, charolas eléctricas, piso falso, plafones, techos, etc. que dan al exterior deben cerrarse, pero mantener las puertas y ventanas interiores completamente abiertas para permitir el paso del aire a fin de detectar las fugas.
b) El ventilador instalado en la puerta principal del espacio despresuriza el aire interior al empujarlo hacia fuera y posteriormente se presuriza el área introduciendo aire del exterior hacia adentro.
La detección de fugas se facilita con el apoyo de los siguientes equipos o la combinación de:
- Cámara termográfica: para la inspección de manera visual de las rendijas por medio de tecnología infrarroja.
- Anemómetro: para la medición de la velocidad a la que circula el aire en separaciones.
- Generador de humo: para la detección de infiltraciones a través del movimiento del humo.
Los gases que requieren una prueba de hermeticidad son:
- Argón (IG-01)
- Nitrógeno (IG100)
- FM- 200 (HFC-227ea)
- NOVEC-1230 (FK-5-1-12)
- Halón130
Lo beneficios que se logran con los resultados de la prueba de hermeticidad:
- Cumplir con la NFPA 2001.
- Menos problemas por polvo y humedad.
- Menos consumo de energía de HVAC.
- Asegurar la presencia del agente exterior.
- Localizar grietas y filtraciones de aire.
Las recomendaciones para la realización de la prueba:
- Se debe hacer una prueba de hermeticidad anualmente, sobre todo en casos de modificaciones o cambios en la sala protegida.
Realizar pruebas:
- Durante el proceso constructivo, justo después de terminar la envolvente hermética, para corregir posibles errores.
- En la recepción de la obra, como prueba definitiva de la capa hermética ya que no será accesible posteriormente y no habrá posibilidad de mejora.
- Revisar las áreas cercanas al espacio a evaluar y confirmar que exista un espacio disponible para tomar el aire exterior proveniente del ventilador de la puerta o para descargarlo hacia un área libre.
- Inspeccionar el interior del cuarto y ubicar posibles fugas de aire del exterior hacia el interior o viceversa originadas por las instalaciones de aire acondicionado, eléctricas, gas, agua, etc., y corregirla antes de empezar el ensayo. En caso de que no se solucione, se pone en peligro el desarrollo de la prueba.
- Cerrar los accesos de aire que provenga del exterior y abrir los accesos de aire al interior del recinto para permitir el retorno del aire hacia el ventilador de la puerta.
- Apagar los sistemas de aire acondicionado para evitar el ingreso y salida de aire por los ductos.
Durante la prueba:
- Medir la presión inicial de base entre el interior del cuarto y el exterior, con el ventilador apagado y con los anillos instalados en condiciones de hermeticidad total.

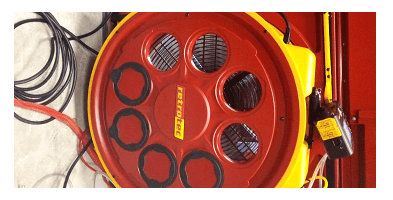

- Retirar los anillos del ventilador que corresponda para lograr obtener y mantener las presiones requeridas, dependiendo del tamaño del área y las condiciones de hermeticidad.
- Medir los flujos de aire (cfm) y áreas de fuga equivalente a una presión de -10 Pa y después a -50 Pa (presurización).
- Inspeccionar con el generador de humo donde pueda existir la sospecha de fugas o grietas aparentes y vigilar si entra aire desde el exterior.
- Medir los flujos de aire (cfm) y áreas de fuga equivalente a una presión de +10 Pa y después a -50 Pa (despresurización).
En KINENERGY contamos con amplia experiencia con la prueba del ventilador así como de de pruebas de hermeticidad y podemos ayudarte para garantizar la integridad de tus espacios a través de nuestros servicios de consultoría en ingeniería, commissioning y energía y sustentabilidad. ¡Contáctanos!
