La importancia de la soldadura en la fabricación y operación de sistemas industriales
En este artículo exploraremos a fondo el proceso de soldadura, los métodos más comunes, los diseños de juntas, y los procedimientos de calidad asociados, para comprender su importancia en la industria.
Cuando hablamos sobre proyectos industriales y de construcción, tendemos a enfocarnos en temas como diseño, estándares y normativas. Sin embargo, hay un aspecto clave que a menudo pasa desapercibido: la soldadura. Este proceso es esencial en la fabricación de elementos por donde fluyen líquidos para el enfriamiento de máquinas manejadoras de aire, el aire comprimido en tuberías, e incluso en las estructuras metálicas que sostienen estos sistemas.
En este artículo exploraremos a fondo el proceso de soldadura, los métodos más comunes, los diseños de juntas, y los procedimientos de calidad asociados, para comprender su importancia en la industria.
¿Qué es la soldadura?
¿Qué es la soldadura?
La soldadura es el proceso de unir dos metales mediante un arco eléctrico. Este arco eléctrico genera temperaturas que pueden superar los 3000°C, creando la fusión necesaria para que los materiales se unan. Para contextualizar, un arco eléctrico es similar a una descarga eléctrica natural, como un rayo, que ilustra el poder y la intensidad de este fenómeno.
Tipos de soldadura eléctrica
Tipos de soldadura eléctrica
Existen varios métodos de soldadura eléctrica, cada uno con características específicas que lo hacen adecuado para distintas aplicaciones:
- SMAW (Shielded Metal Arc Welding): utiliza un electrodo recubierto que, al generar el arco, crea un ambiente protector que aísla la soldadura del aire y los contaminantes. Este método deja una costra que debe eliminarse para obtener una soldadura limpia.
- MIG (Metal Inert Gas): también conocido como GMAW (Gas Metal Arc Welding), emplea un gas inerte, como argón, para generar una cámara protectora alrededor del área de soldadura. Esto cumple la misma función que el recubrimiento en el método SMAW.
- TIG (Tungsten Inert Gas): similar al MIG, pero utiliza un electrodo de tungsteno no consumible. El material fundente se introduce por una barra separada, permitiendo un control más preciso en la unión de los metales.
- Arco sumergido: este proceso emplea un material granular que, al fundirse, crea un ambiente aislante para proteger la soldadura. Es ideal para aplicaciones específicas que requieren gran robustez.
Diseño y juntas de soldadura
Diseño y juntas de soldadura

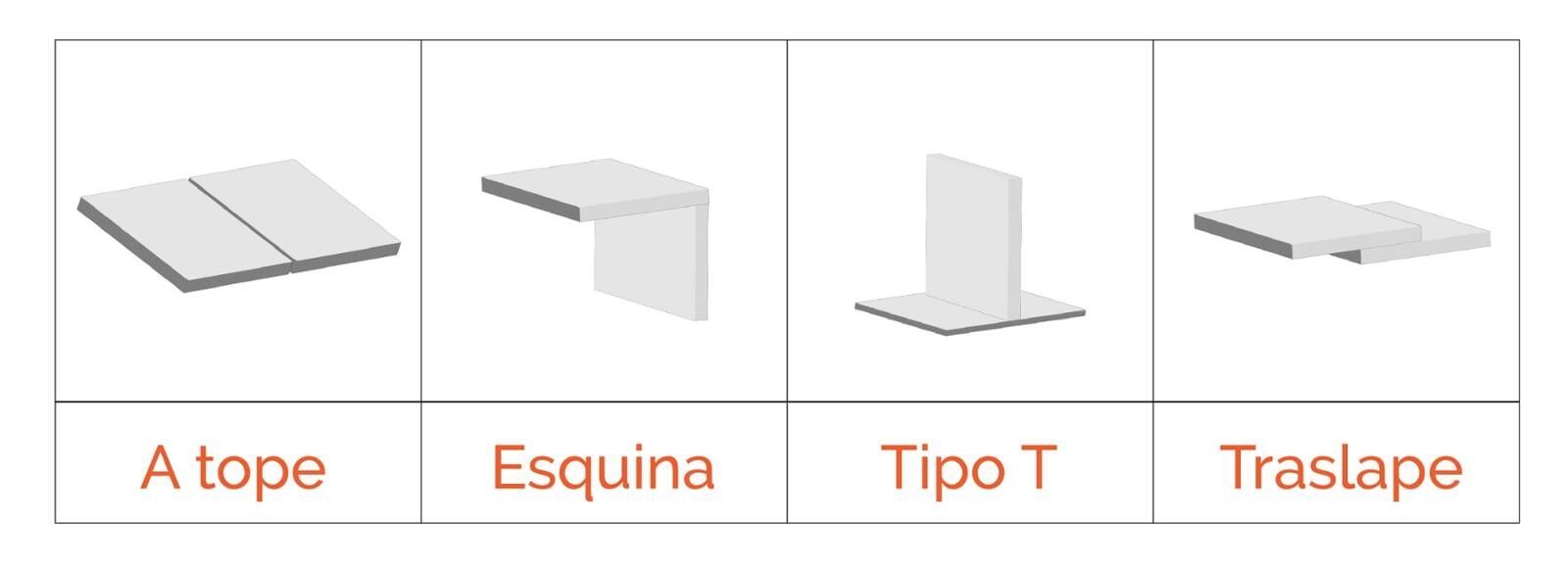

El diseño de las juntas de soldadura también es crucial, ya que define cómo se unirán los materiales y qué proceso será más adecuado. Las juntas más comunes incluyen:
- Junta a tope (Butt Joint): los materiales están en un mismo plano y se unen directamente.
- Junta en filete (Fillet Joint): también llamada de esquina, se utiliza para uniones angulares.
- Junta en T (T Joint): donde dos piezas se unen formando un ángulo recto.
- Junta traslapada o solapada (Edge Joint): las piezas se superponen parcialmente para una unión más robusta.
Procedimientos y especificaciones de soldadura
Procedimientos y especificaciones de soldadura

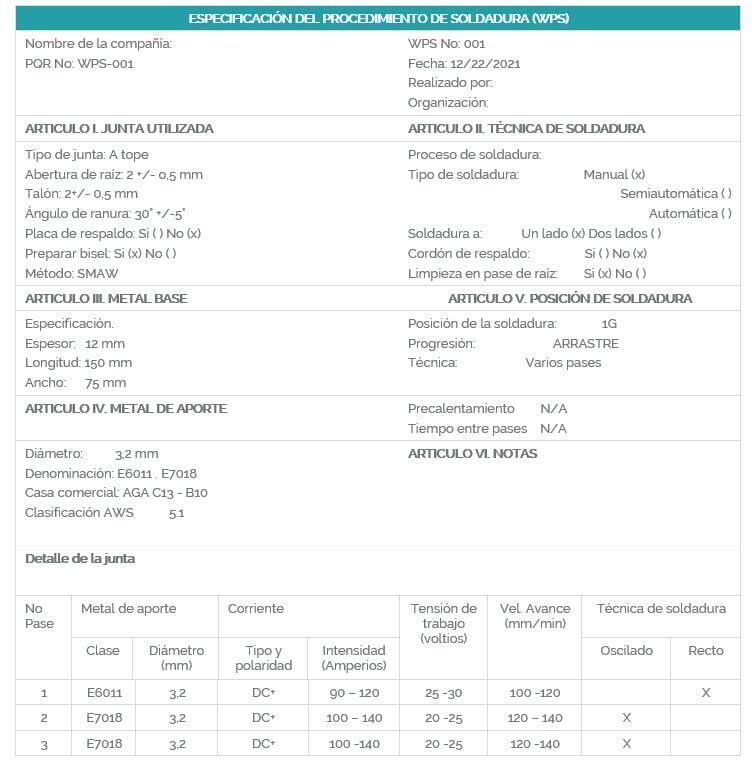

La calidad y seguridad de una soldadura están respaldadas por un Procedimiento de Especificación de Soldadura (WPS). Este documento técnico detalla los parámetros y requisitos necesarios para realizar una soldadura adecuada. Algunos de los elementos clave que incluye un WPS son:
- Tipo de proceso: especifica el método de soldadura, como SMAW, TIG o MIG.
- Material base: determina el tipo de metal a soldar, como acero al carbono o aluminio.
- Metal de aporte: define el material del fundente, como electrodos E6011 o E7018.
- Parámetros eléctricos: incluye detalles sobre corriente, voltaje y velocidad de avance.
- Tipo de junta: indica si será una junta a tope, en T, filete, etc.
- Técnica de soldadura: especifica si será manual, semiautomática o automática.
- Condiciones adicionales: como pre-calentamiento o post-enfriamiento.
- Pruebas e inspecciones: detalla los métodos para evaluar la calidad, como inspección visual, líquidos penetrantes o ultrasonido.
Además, las normativas internacionales, como las de ASME, AWS, API o ISO, aseguran que los trabajos de soldadura cumplan con los estándares de calidad.
Importancia del Welding Procedure Qualification Record
Importancia del Welding Procedure Qualification Record
El PQR (Welding Procedure Qualification Record) es un documento técnico que valida y respalda a un Welding Procedure Specification (WPS). Su propósito es demostrar que los parámetros y especificaciones establecidos en el WPS pueden ejecutarse de manera efectiva y cumplir con los requisitos de calidad y resistencia necesarios.
Este registro contiene los resultados de las pruebas y ensayos realizados sobre soldaduras específicas que se ejecutan bajo las condiciones descritas en el WPS como son:
- Validar la calidad: garantiza que el procedimiento de soldadura es apto para aplicaciones específicas.
- Cumplimiento normativo: asegura que los procesos cumplen con los requisitos técnicos y regulatorios.
- Base para certificaciones: sirve como referencia para certificar soldadores y equipos.
- Reducción de riesgos: ayuda a minimizar errores, fallas y defectos en las uniones soldadas.
El PQR es indispensable en proyectos que demandan soldaduras de alta calidad y seguridad, como aquellos en industrias de energía, aeroespacial, petroquímica y construcción naval.
Certificación de soldadores
Certificación de soldadores
La certificación de soldadores es un componente indispensable para asegurar la calidad del trabajo ya que nos ayuda a verificar que el soldador domina las técnicas requeridas y cumple con normativas internacionales. Se lleva a cabo mediante pruebas destructivas y no destructivas en un laboratorio, validando que cumple con los requisitos del WPS.
La certificación beneficia tanto a los soldadores como a las empresas. Por un lado, el soldador mejora su perfil profesional al demostrar su experiencia y habilidades. Por otro, las empresas aseguran la calidad de sus trabajos, evitan retrabajos y cumplen con las expectativas de sus clientes.
La soldadura no es solo una técnica, sino un arte que integra precisión, tecnología y normativas para garantizar la funcionalidad de proyectos industriales y comerciales. Desde el diseño de juntas hasta la certificación de soldadores, cada etapa del proceso es vital para cumplir con los más altos estándares de calidad.
