Factores clave en el diseño de Sistemas de Ventilación con tecnología Greenheck

Existen diversos factores que pueden afectar la eficiencia de un sistema de ventilación y aire acondicionado, entre los cuales destacan:

• Cálculo térmico y de caudal sin considerar las condiciones reales del proyecto.
• Fugas y obstrucciones en los conductos de aire.
• Filtros sucios u obstruidos.
• Clausura u obstrucción de rejillas de distribución.
• Diseño deficiente de los conductos de aire.
• Instalación incorrecta en sitio.
• Falta de mantenimiento regular.
• Selección de equipos sin considerar las condiciones específicas del proyecto.
• Cálculo de toneladas de refrigeración basado solo en la superficie del espacio, sin considerar la carga térmica real.
• Falta de aislamiento térmico adecuado.
• Dispositivos de distribución de aire mal seleccionados.
• Problemas de control o fallas eléctricas.

Cuando un sistema de ventilación presenta problemas, es común asumir que la falla proviene del ventilador, ya sea por un error de cálculo, un defecto en el equipo o porque el suministro no corresponde a lo solicitado. No obstante, muchas veces el problema radica en una mala instalación del sistema de ductos y sus accesorios.

Antes de atribuir la falla al equipo, es fundamental revisar todo el sistema. Por ello, Greenheck nos ayuda a comprender las tres principales causas de deficiencia en el rendimiento de un ventilador:

• Conexiones incorrectas en la succión y descarga del ventilador.
• Flujo irregular en la succión o descarga.
• Turbulencias en la entrada del ventilador.

La eficiencia de un ventilador y del sistema en su conjunto depende en gran medida de la correcta configuración de los conductos de succión y descarga. Para garantizar un flujo de aire uniforme y simétrico, es fundamental que los conductos cuenten con una longitud efectiva suficiente que permita la estabilización y el desarrollo adecuado del flujo.

De acuerdo con las recomendaciones establecidas en la norma AMCA 201, se deben seguir lo siguiente para minimizar los efectos adversos en el sistema:

• Mantener una longitud efectiva del ducto a la descarga de al menos 2.5 diámetros del ducto.
• Mantener velocidades de aire de 2,500 pies/min (12.7 m/s) o menores.
• Agregar un diámetro adicional de ducto por cada 1,000 PPM extra.

El cumplimiento de estos criterios contribuye a mejorar la eficiencia operativa del ventilador, optimizar el consumo energético y prolongar la vida útil del sistema.

Un flujo de aire inestable en la descarga del ventilador puede reducir significativamente su eficiencia y afectar el desempeño del sistema de ventilación. Para minimizar estas pérdidas y garantizar un funcionamiento óptimo, se deben seguir las siguientes recomendaciones generales:

• Se recomienda que el ducto de salida tenga al menos 2.5 diámetros para permitir una distribución uniforme del flujo de aire.
• Mantener velocidades de 2,500 pies/min (12.7 m/s) o menores para reducir la pérdida de carga y el ruido.
• Añadir 1 diámetro adicional de ducto por cada 1,000 PPM extra para evitar turbulencias y mejorar la estabilidad del flujo.

El caudal de aire se refiere a la cantidad de aire que circula a través de un punto específico dentro de un sistema de ventilación o climatización. Este se mide en CFM (pies cúbicos por minuto) y se puede calcular mediante la siguiente fórmula:

Q = Caudal de aire (CFM)

S o A = Área de la sección transversal del conducto (pies cuadrados)

V = Velocidad del aire (pies o metros por minuto)

La relación entre estos tres parámetros se expresa mediante la ecuación:

Q = V × A

Por otro lado, para que el aire circule a través de un conducto, es necesario aplicar una fuerza que lo impulse. Esta fuerza, aplicada por unidad de superficie, se conoce como presión, y se mide en pulgadas de columna de agua (in wg). Existen tres tipos principales de presión en los sistemas de ventilación:

• Presión estática (Pe): la fuerza ejercida por el aire cuando se encuentra en reposo.
• Presión dinámica (Pd): la presión generada por el movimiento del aire.
• Presión total (Pt): la suma de la presión estática y la dinámica, representando la presión total que actúa sobre el flujo de aire:

Pt = Pe + Pd

1. Tubo de Pitot.  Es un dispositivo utilizado para medir directamente la presión total (Pt) en un sistema de ventilación. Funciona mediante un tubo abierto que se coloca en el flujo de aire, permitiendo que el aire entre en el tubo y se mida la presión total ejercida por el aire en ese punto.

2. Manómetro. Es un instrumento esencial para medir la presión de los fluidos dentro de un sistema; éste permite observar y registrar las presiones estática y dinámica que se ejercen en los conductos, contribuyendo a evaluar el desempeño del sistema de ventilación o climatización.

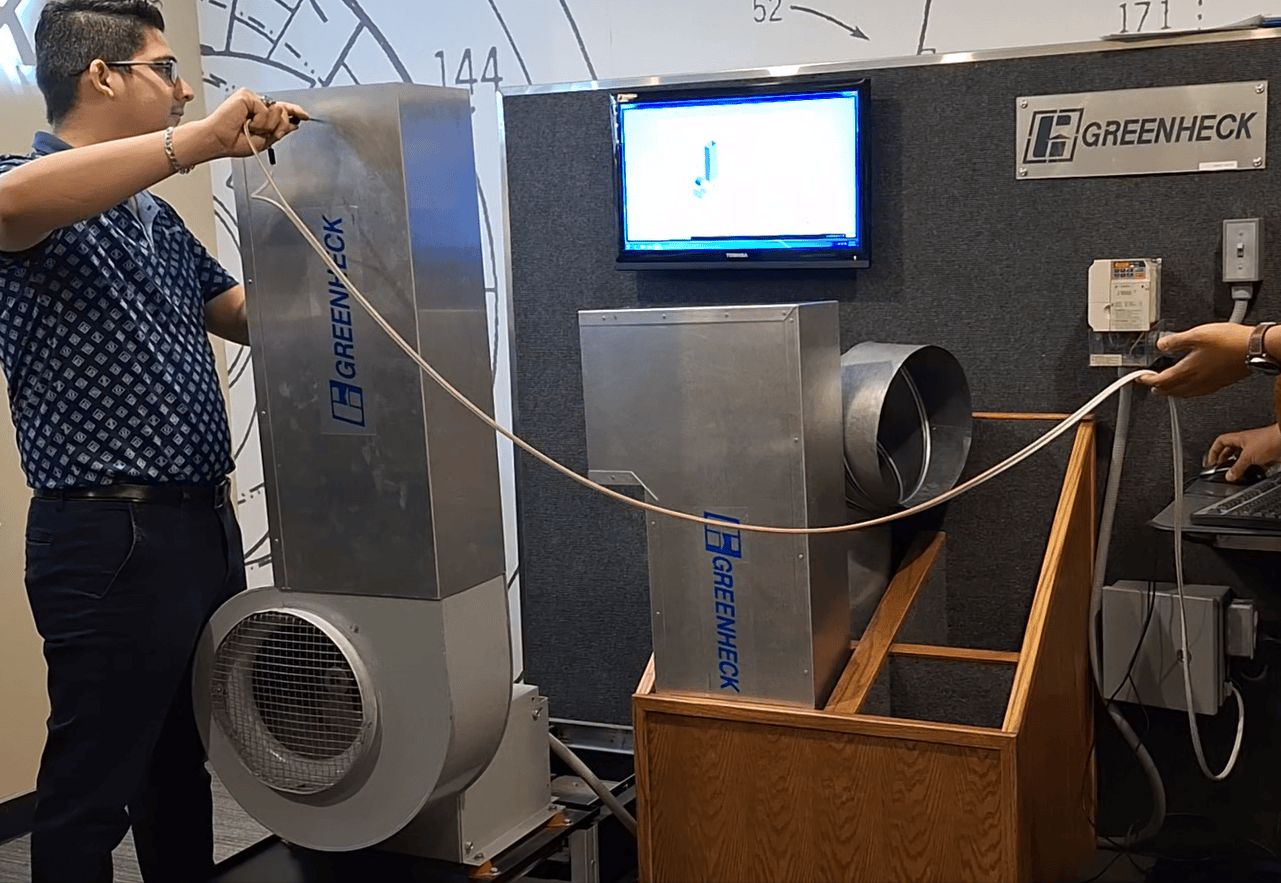

Configuración B. Medición #1

En esta medición, se muestra una instalación adecuada del equipo, lo que permitió operar al ventilador al 100% de su capacidad. El rendimiento obtenido fue el siguiente:

Método de medición: se utilizó un tubo de Pitot, respetando los 2.5 diámetros en la descarga.

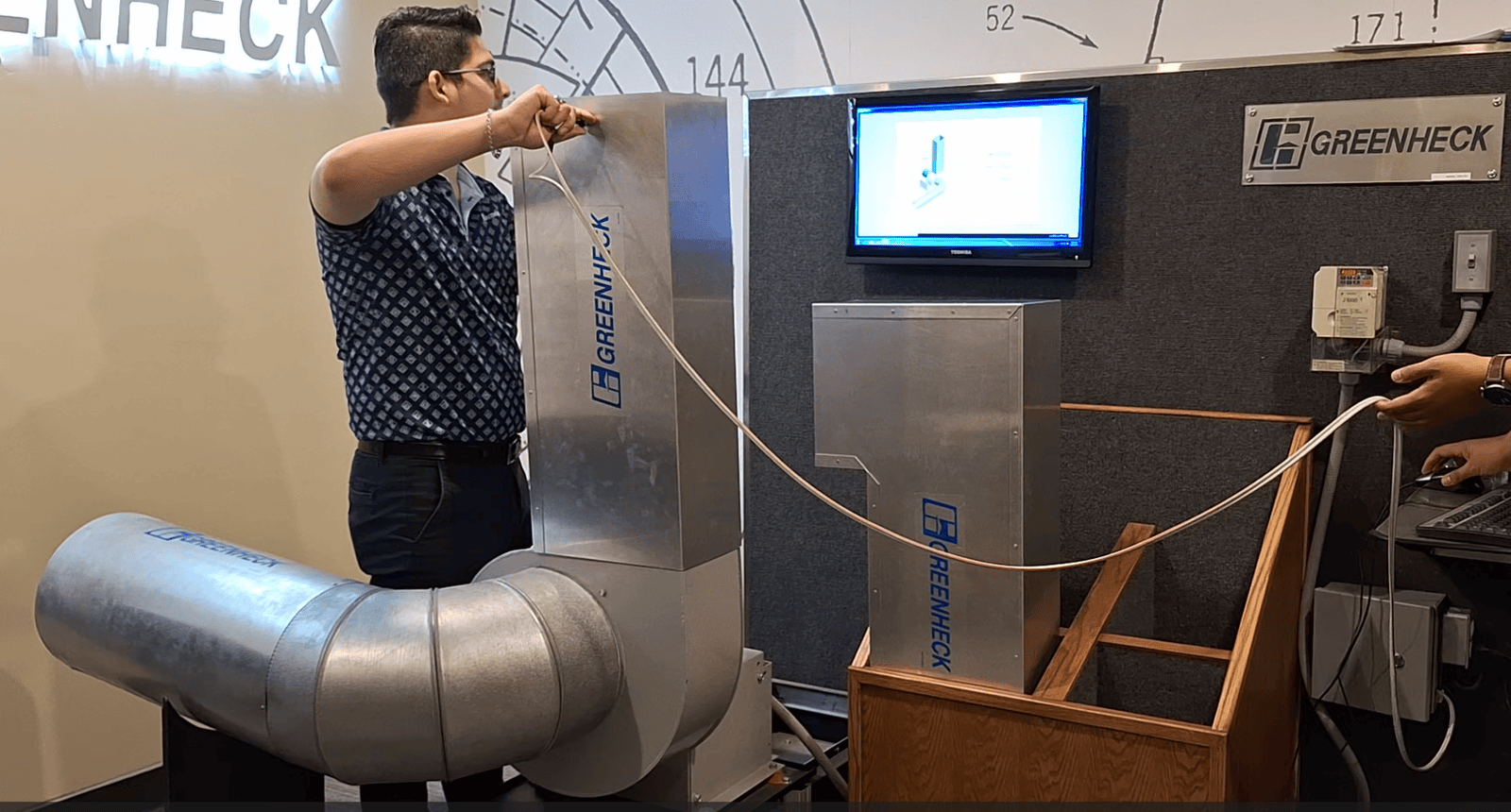

Configuración D. Medición #2

En esta configuración, no se respetaron los diámetros a la entrada del equipo, lo que resultó en una disminución del rendimiento del 25%. Los resultados fueron:

Método de medición: se utilizó un tubo de Pitot, pero no se respetaron los diámetros a la succión.

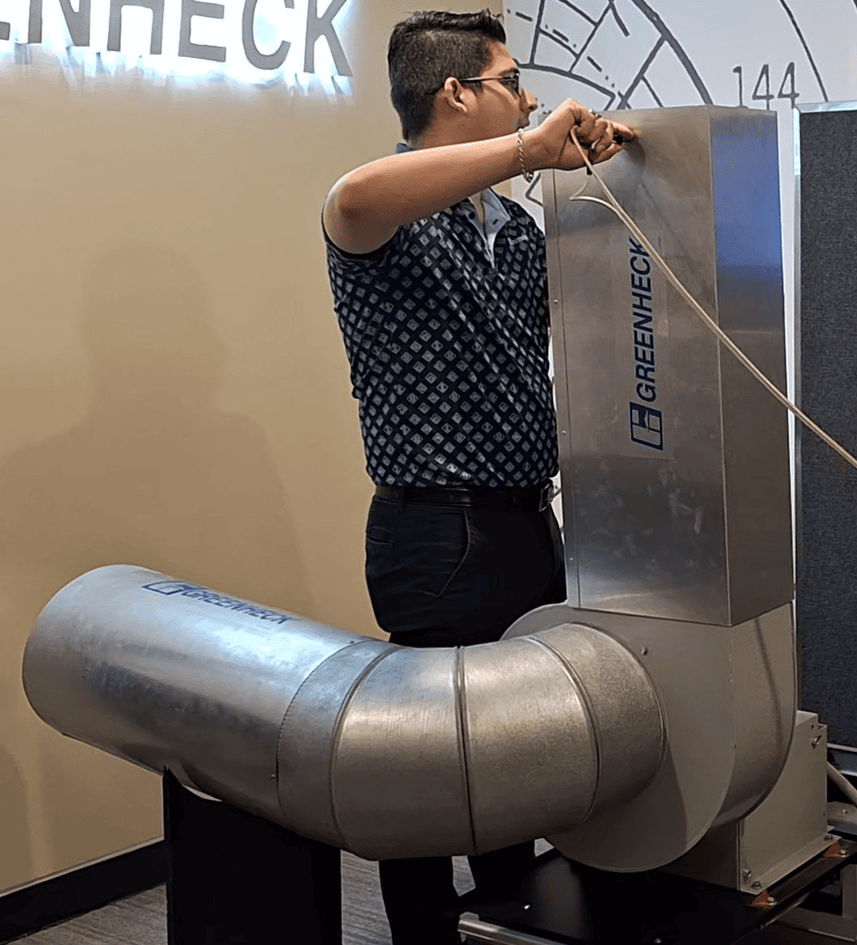

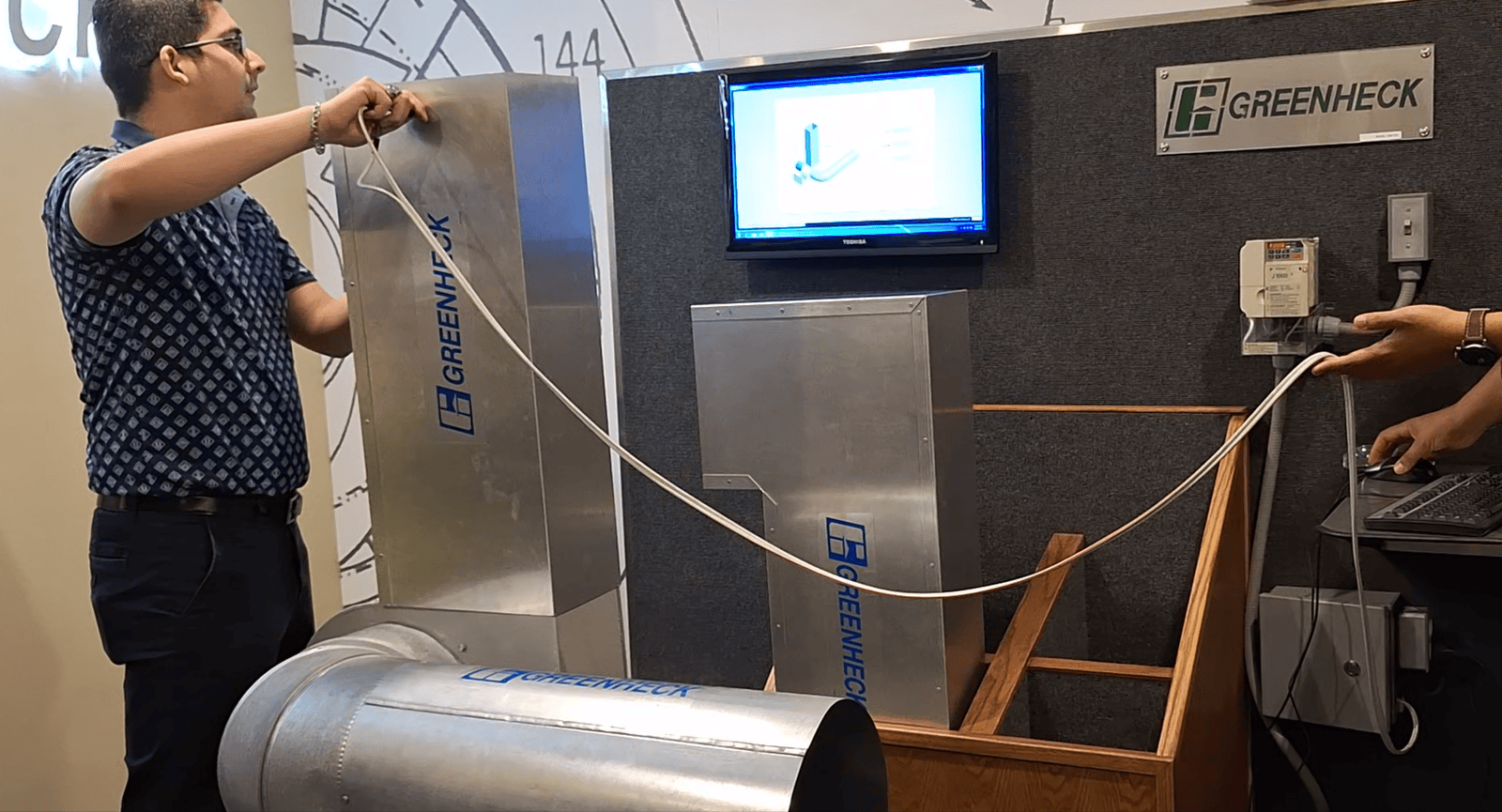

Configuración D. Medición #3

Debido a la falta de respeto en los diámetros a la entrada del equipo y la instalación del codo en contra del sentido del caracol, el rendimiento del equipo disminuyó en un 35%. Los resultados fueron:

Método de medición: se utilizó un tubo de Pitot, pero no se respetaron los diámetros a la succión y el codo fue instalado en sentido contrario al flujo del aire.

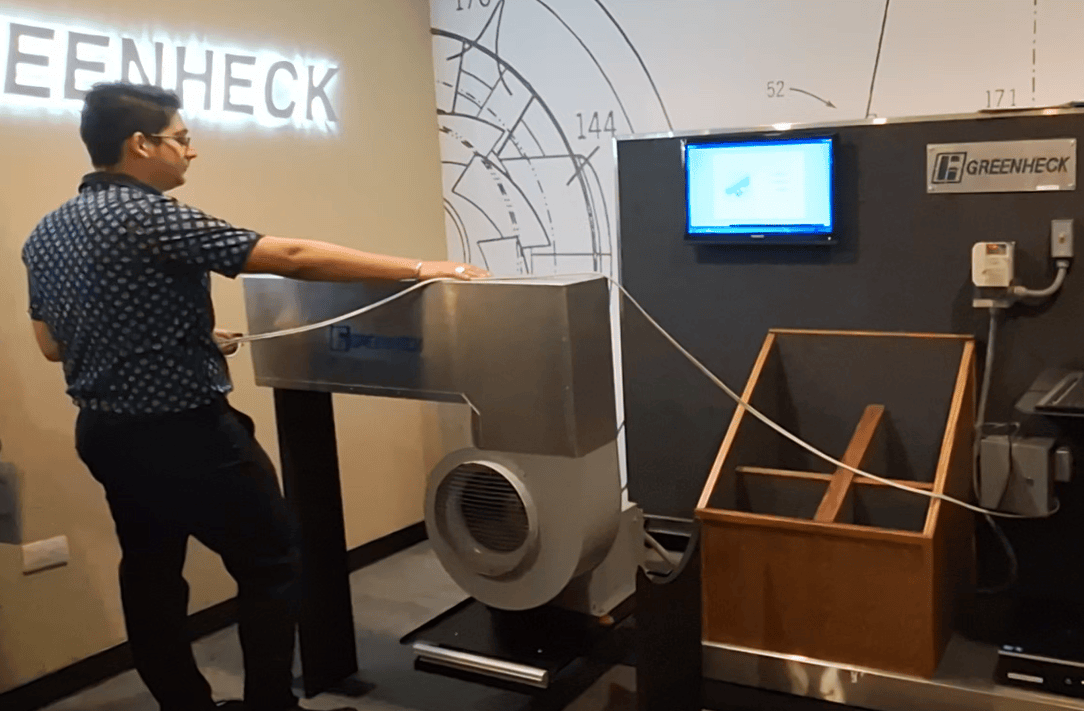

Configuración B. Medición #4

Al no respetar los diámetros en la salida del equipo, se observó una disminución del rendimiento en un 35%. Los resultados fueron:

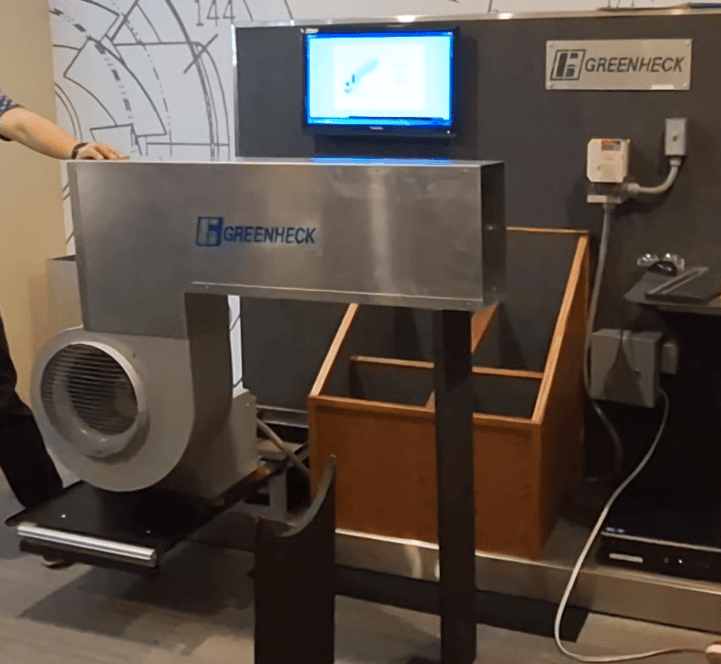

Configuración B. Medición #5

Al no respetar tanto los diámetros a la salida como el sentido del giro del caracol, el ventilador experimentó una pérdida del 65% en su rendimiento, lo que también ocasionó que el motor se forzara, produciendo ruido. Los resultados fueron:

Método de medición: se utilizó un tubo de Pitot. La configuración mostrada se realizó bajo las mismas condiciones de la prueba anterior, pero con el cambio en la posición del codo, lo que hizo que el flujo de aire saliera del ventilador en sentido contrario a la dirección en que debía fluir en el ducto.

Es clave considerar los siguientes puntos para optimizar el rendimiento del sistema de ventilación:

• Respetar los diámetros de ductos y la alineación de conexiones.
• Minimizar la pérdida de presión mediante un diseño eficiente del recorrido del aire.
• Seleccionar equipos adecuados considerando la carga térmica real y no solo la superficie del espacio.
• Garantizar el mantenimiento adecuado para evitar obstrucciones y acumulación de contaminantes.
• Realizar pruebas en sitio para verificar que el sistema cumpla con los parámetros de diseño.
