Diseño de instalaciones sanitarias. Normas y consideraciones necesarias
Una instalación sanitaria es el conjunto de tuberías, conexiones, registros, accesorios y muebles que se encargan de desalojar y conducir las aguas residuales producidas por el consumo humano hasta el punto de conexión de la red municipal.
Una instalación sanitaria es el conjunto de tuberías, conexiones, registros, accesorios y muebles que se encargan de desalojar y conducir las aguas residuales producidas por el consumo humano hasta el punto de conexión de la red municipal.
Para realizar un adecuado diseño de nuestras instalaciones sanitarias es necesario conocer la normativa que nos guiará para garantizar su correcto funcionamiento al entrar en operación; para este fin podemos guiarnos en:
- La Norma Técnica Complementaria para el Diseño y Ejecución de Obras e Instalaciones.
- El Reglamento de Construcción de la Ciudad de México.
Dos términos comúnmente usados durante el diseño de esta son:
- Aguas residuales: son la suma de las aguas negras, jabonosas y aguas grasas producidas por el consumo humano en una edificación.
- Aporte de aguas negras: es la cantidad de agua que se va a desaguar a la red municipal, va del 70% al 80% de la dotación hidráulica previamente calculada en la edificación.

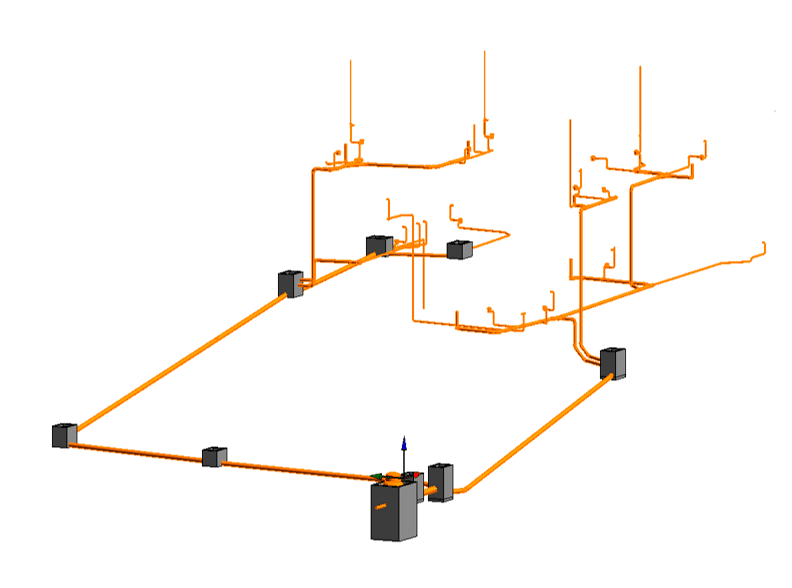

Tuberías y Conexiones
En el diseño de una instalación sanitaria se ocupan tuberías y conexiones de PVC (la cédula depende del grosor que se defina para la tubería). Es importante tener en cuenta que las tuberías o albañales entre registros deben de ser de al menos 150 milímetros, dependiendo del aporte y puntos de conexión puede ir aumentando de diámetro debido a que es la tubería la que recolecta la aportación de toda la red dentro del inmueble.

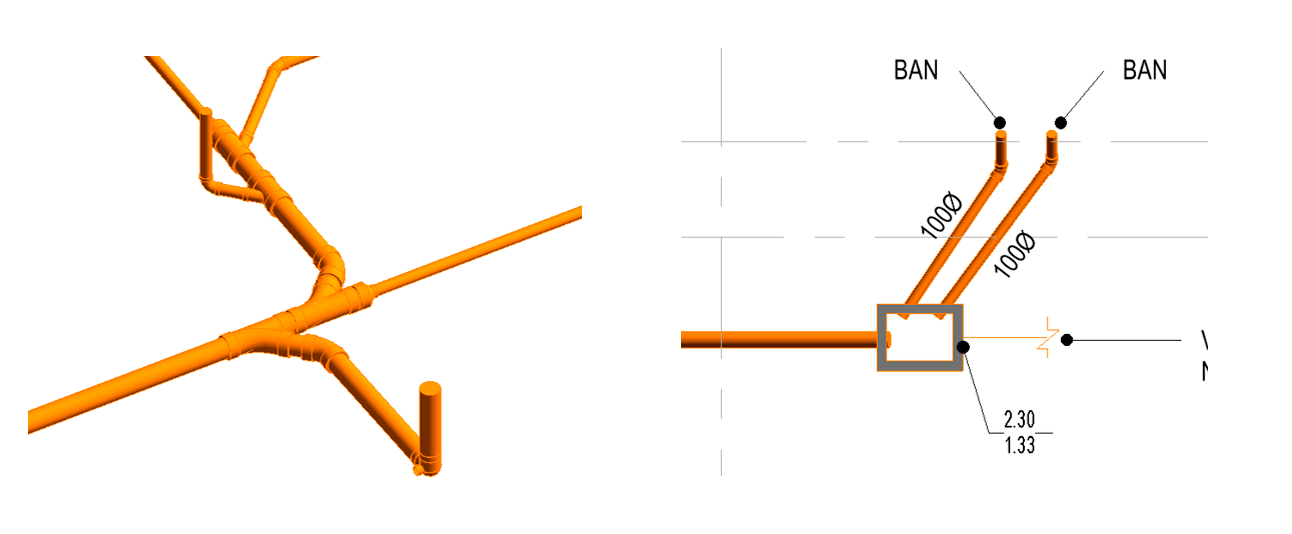

Para realizar cambios de dirección de la tubería sanitaria se deben de realizar con deflexión de 45° como máximo, esto con la finalidad de que la carga de agua no llegue de golpe a nuestras tuberías. Además, se debe considerar que las velocidades mínimas y máximas del agua a través de las tuberías sanitarias van de 0.3 m/s a 3 m/s y la pendiente mínima es del 2%, así se evitará la retención de líquidos y sólidos.

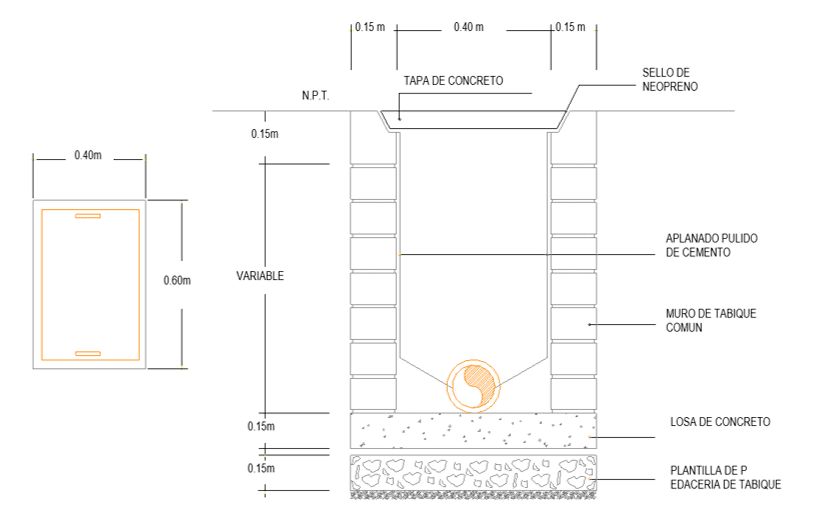

Registros Sanitarios
Para su implementación, debemos colocar un registro en el punto en el que nuestra tubería sanitaria salga de la edificación y en cada punto de conexión de otra bajada. Así mismo, las medidas de estos varían de acuerdo a la profundidad con la que serán colocados como mencionamos a continuación:
- Profundidades de hasta 1 metro: 40 x 60 cm.
- Profundidades de 1 a 2 metros: 50 x 70 cm.
- Profundidades de menos de 2 metros: 60 x 80 cm.
La distancia entre registros ubicados en planta baja debe ser la siguiente:
- Para tuberías de 150 milímetros es a cada 15 metros.
- Para tuberías de 200 milímetros a cada 20 metros.
- Para tuberías de 25 centímetros a cada 30 metros.
- Para tuberías mayores de 25 centímetros a cada 40 metros.
Es muy importante que los registros cuenten con tapa de cierre hermético y doble tapa cuando estos se encuentren al interior de la edificación.

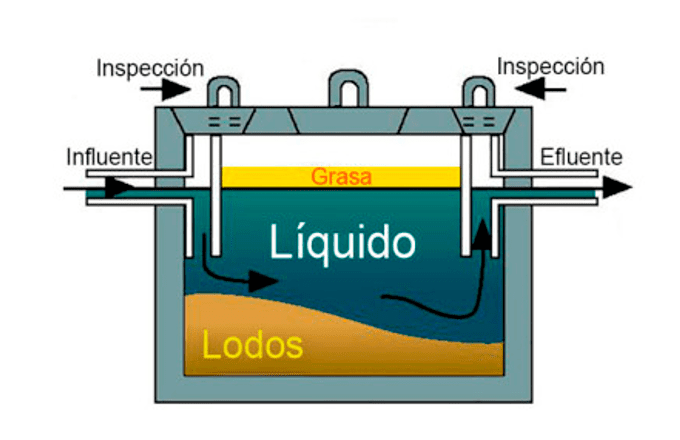

Trampa de Grasas
Cuando la edificación es destinada a ser gasolinera, refinería, taller mecánico, restaurante o bien porque el destino de la obra sea desechar aguas residuales con contenidos de grasas, es obligatorio la construcción de trampas de grasas en los ramales de descarga de los muebles sanitarios donde se viertan. Cabe destacar que no está permitido llevar las grasas a la red sanitaria porque suelen pegarse a las tuberías disminuyendo el diámetro en nuestro sistema.

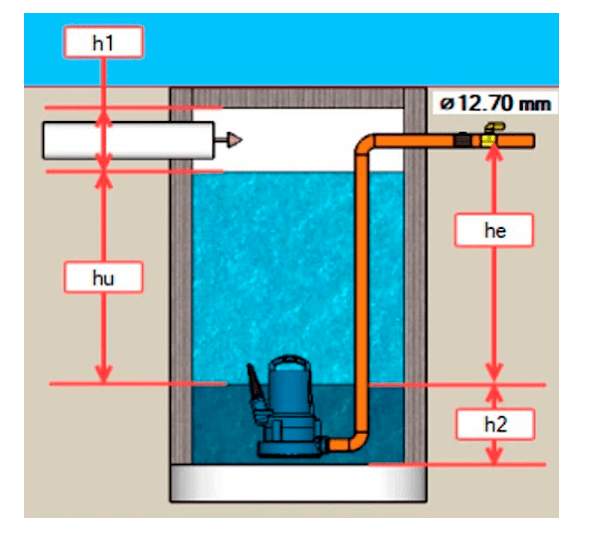

Sistemas de Bombeo
Habrá ocasiones en las cuales el nivel del terreno o el arrastre de la tubería quede por debajo del nivel de descarga a la red municipal y en este caso debemos de contar con un cárcamo de bombeo el cual se encargará de elevar nuestra descarga al nivel requerido y posteriormente continuar por gravedad.
Este sistema se calculará de acuerdo a las dimensiones de nuestro cárcamo y la aportación de aguas negras.

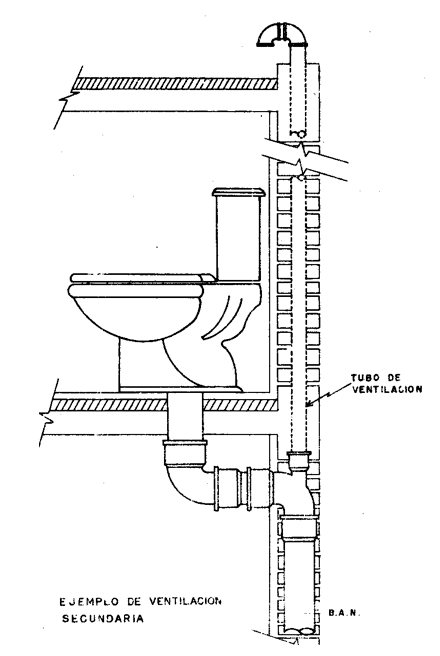

Ventilación
Para dispersar los gases, malos olores y facilitar la descarga de agua, equilibrando las presiones y evitando que se generen sifones y el rompimiento de los sellos hidráulicos es necesario contar con un tubo de ventilación por el cual se pueda extraer el aire.
Este conducto deberá prolongarse hasta el exterior de la edificación por lo menos a 15 centímetros por encima de la cubierta, el diámetro de las tuberías de ventilación será directamente proporcional a su longitud y al diámetro de las bajadas, pero en ningún caso será inferior a la mitad del diámetro de la bajada servida.

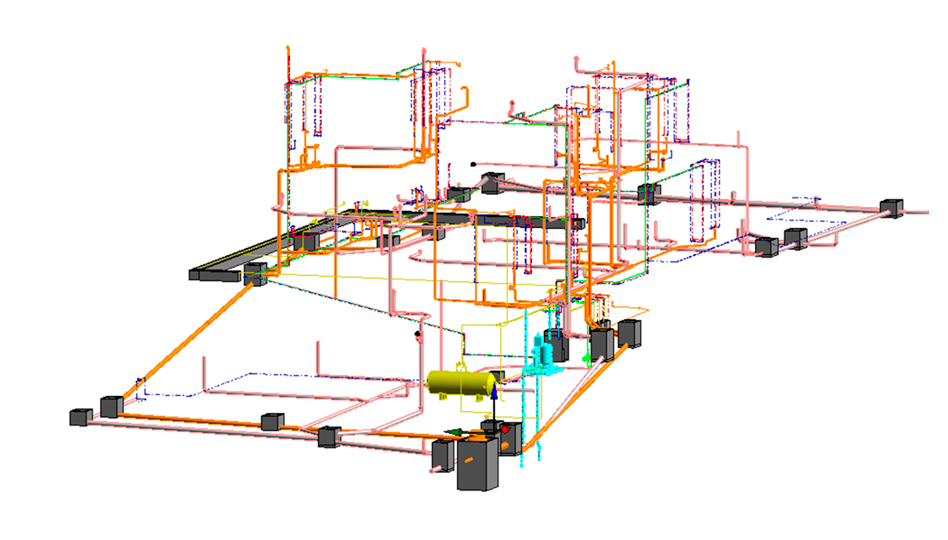

Una instalación basada en las normas básicas de diseño trabajara de forma correcta y eficiente, evitando fugas o malos olores que requieran de mantenimiento y gastos innecesarios. Por ello, es muy importante contar con un cálculo adecuado de los diámetros, además de que también es necesario tener una correcta distribución de la instalación sanitaria dentro de nuestro edificio.
